Metalowe prędkości prędkości planetarnej reduktor przemysłowych części elektrycznych ZPT serii

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | Reduktor biegów prostych serii ZPT | Materiały | Cała konstrukcja metalowa ze stopem aluminium i stalą |
---|---|---|---|
Wnioski | Wszystkie rodzaje maszyn lub urządzeń z silnikiem, napędem serwomotorowym | Układ przekładni | Prosty reduktor biegów |
Podkreślić | Reduktor biegów prostych serii ZPT,Części zamienne przemysłowe elektryczne Reduktor planetarny,Reduktor planetarny metalowy |

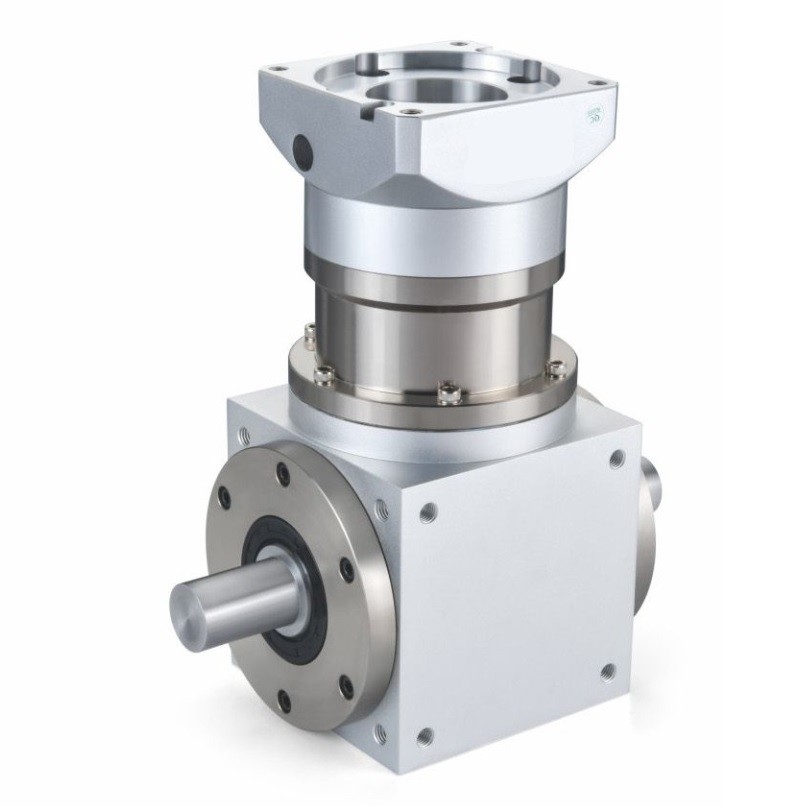

Prostowy zestaw planetarny reduktor ZPT serii dopasowanie różnych marek silnik dla chińskiego i zagranicznego producenta
Opis produktu:
Reduktor jest niezależnym elementem składającym się z przekładni biegów, przekładni robaka i przekładni robaka biegów zamkniętych w sztywnej powłokie,zwykle stosowane jako urządzenie redukcyjne pomiędzy oryginalną skrzynią biegów a maszyną roboczą.
Skrzynki biegów są zazwyczaj stosowane w urządzeniach przenośnych o niskiej prędkości i dużym momentu obrotowym.moc silników elektrycznychW przypadku, gdy zwiększenie prędkości biegów w silnikach spalinowych lub innych silnikach spalinowych lub innych silnikach spalinowych może być ograniczone, zwykła skrzynia biegów posiada również kilka par biegów o tej samej zasadzie, aby osiągnąć pożądany efekt spowolnienia.Odsetek liczby zębów między dużym i małym narzędziem jest stosunkiem przenoszenia.
Reduktor odgrywa rolę w dopasowaniu prędkości i przesyłaniu momentu obrotowego między silnikiem głównym a maszyną lub siłownikiem roboczym i jest stosunkowo precyzyjnym urządzeniem mechanicznym.Celem jego użycia jest zmniejszenie prędkości i zwiększenie momentu obrotowego. Ma szeroki wachlarz typów, różne modele i różne typy mają różne zastosowania. Istnieją różne rodzaje reduktorów, które można podzielić na reduktory biegów, reduktory robaków,i reduktorów biegów planetarnych zgodnie z typem przekładniW zależności od różnych stopni transmisji można ją podzielić na reduktory jednostopowe i wielostopniowe; w zależności od kształtu biegów można je podzielić na reduktory cylindryczne,Reduktory biegów wygiętych, oraz reduktorów biegów kolistych cylindrycznych; Zgodnie z układem transmisji można go podzielić na reduktory rozmieszczalne, reduktory rozdzielonego przepływu i reduktory koaksialne.
Reduktory biegów charakteryzują się małą objętością i dużym momentem obrotowym.z szerokim zakresem kombinacji silnikówWskaźnik przenoszenia jest precyzyjnie stopniowany w celu spełnienia różnych warunków pracy i osiągnięcia integracji elektromechanicznej.Reduktor biegów ma wysoką wydajność transmisji, niskie zużycie energii i lepsze osiągi.
Charakterystyka:
1. Przyjąć prędkość biegów z prostymi zębami, poprzez karburyzację i obróbkę tłumiącą, obróbkę modyfikacji profilu zęba, zapewnić płynną pracę, niski hałas;
2. Prosta struktura, produkcja masowa, szybki czas dostawy i wysokie koszty;
3Reduktor ma kompletny asortyment, który może zaspokoić potrzeby większości reduktorów na rynku.
Wielkość | ZPT070 | ZPT090 | ZPT110 | ZPT140 | |
C1 | Ø70 | Ø90 | Ø90 | Ø145 | |
C2 | 4-M4/4-M5 | 4-M5/4-M6 | 4-M5/4-M6 | 4-M8 | |
C3 | Ø14 | Ø19 | Ø19 | Ø19/Ø22/Ø24 | |
C4 | 31.5 | 42 | 42 | 60 | |
C5 | Ø50 | Ø70 | Ø70 | Ø110 | |
C6 | 5 | 8 | 8 | 8 | |
C7 | 60 | 90 | 90 | 90 | |
C8 | Etap 1 | 143 | 177.5 | 198.5 | 269 |
Etap 2 | 159 | 201 | 222 | 299.5 | |
Etap 3 | 224 | 245 | 329.5 | ||
L1 | 3 | 5 | 3 | 5 | |
L2 | 25 | 25 | 30 | 40 | |
L3 | 36 | 37 | 37 | 52 | |
L4 | 77 | 118 | 134 | 170 | |
L5 | 70 | 90 | 110 | 140 | |
L6 | 26.5 | 36 | 44 | 55 | |
L7 | 21.2 | 36 | 44 | 55 | |
L8 | |||||
L9 | |||||
D1 | 16 | 18 | 22 | 32 | |
D2 | 25 | 28 | 35 | 45 | |
D3 | 60 | 88 | 108 | 135 | |
D5 | 4-M5 | 4-M6 | 4-M8 | 4-M10 | |
D6 | M5*10 | M6*12 | M6*12 | M10*20 | |
H1 | 18 | 20.5 | 24.5 | 35 | |
H2 | |||||
B1 | 5 | 6 | 6 | 10 | |
B2 |
Parametry techniczne:
Model | Jednostka | ZPT070 | ZPT090 | ZPT110 | ZPT140 | Wskaźnik | Etap |
Wynik nominalny Moment obrotowy | N.m | 45 | 80 | 170 | 1 | 1 | |
35 | 2 | ||||||
45 | 80 | 170 | 3 | ||||
45 | 80 | 170 | 4 | ||||
45 | 80 | 170 | 5 | ||||
45 | 80 | 170 | 7 | ||||
35 | 8 | ||||||
35 | 45 | 80 | 170 | 10 | |||
45 | 80 | 170 | 12 | 2 | |||
35 | 14 | 1 | |||||
45 | 80 | 170 | 15 | 2 | |||
45 | 80 | 170 | 16 | ||||
35 | 45 | 80 | 170 | 20 | 1 | ||
45 | 80 | 170 | 25 | 2 | |||
45 | 80 | 170 | 28 | ||||
35 | 32 | 2 | |||||
45 | 80 | 170 | 35 | 2 | |||
35 | 45 | 80 | 170 | 40 | |||
35 | 45 | 80 | 170 | 50 | |||
35 | 56 | 2 | |||||
45 | 80 | 170 | 64 | 3 | |||
35 | 45 | 80 | 170 | 70 | 2 | ||
35 | 45 | 80 | 170 | 80 | 3 | ||
35 | 45 | 80 | 170 | 100 | |||
45 | 80 | 170 | 125 | ||||
35 | 45 | 80 | 170 | 140 | |||
45 | 80 | 170 | 175 | ||||
45 | 80 | 170 | 200 | ||||
45 | 80 | 170 | 250 | ||||
45 | 80 | 170 | 280 | ||||
45 | 80 | 170 | 350 | ||||
Moment awaryjnego zatrzymania | N.m | 2 razy znamionowy moment obrotowy | |||||
Normalna prędkość wejścia | r/m | 3000 | 2500 | 2000 | 2000 | ||
Maksymalna prędkość wejścia | r/m | 4000 | 3500 | 3000 | 3000 | ||
Maksymalna siła radialna | N | 950 | 1450 | 2100 | 2700 | ||
Maksymalna siła osiowa | N | 425 | 725 | 1050 | 1350 | ||
Efektywność | % | Samotny (97%) | Podwójne (95%) | ||||
Średnia długość życia | h | 20000 | |||||
Waga | kg | 4.2 | 6.8 | 11.6 | 19.8 | 1 | |
4.6 | 7.4 | 13.8 | 23.9 | 2 | |||
8 | 16 | 28 |
3
|
Model | Jednostka | ZPT070 | ZPT090 | ZPT110 | ZPT140 | Wskaźnik | Etap |
Moment bezwładności | kgcm2 | 0.4 | 0.4 | 1.65 | 3 | 1 | |
0.309 | 0.309 | 1.22 | 4 | ||||
0.291 | 0.291 | 1.15 | 5 | ||||
0.285 | 0.285 | 1.7 | 7 | ||||
0.094 | 8 | ||||||
0.092 | 0.283 | 0.283 | 1.13 | 10 | |||
0.4 | 0.4 | 1.65 | 12 | 2 | |||
0.092 | 14 | 1 | |||||
0.309 | 0.309 | 1.22 | 15 | 2 | |||
0.291 | 0.291 | 1.22 | 16 | ||||
0.091 | 0.291 | 0.291 | 1.15 | 20 | 1 | ||
0.291 | 0.291 | 1.15 | 25 | 2 | |||
0.285 | 0.285 | 1.13 | 28 | ||||
0.094 | 32 | 2 | |||||
0.285 | 0.285 | 1.13 | 35 | 2 | |||
0.092 | 0.283 | 0.283 | 1.11 | 40 | |||
0.092 | 0.285 | 0.285 | 1.11 | 50 | |||
0.091 | 56 | 2 | |||||
0.291 | 0.291 | 1.15 | 64 | 3 | |||
0.091 | 0.285 | 0.285 | 1.11 | 70 | 2 | ||
0.091 | 0.285 | 0.285 | 1.15 | 80 | 3 | ||
0.091 | 0.285 | 0.285 | 1.15 | 100 | |||
0.285 | 0.285 | 1.15 | 125 | ||||
0.091 | 0.285 | 0.285 | 1.13 | 140 | |||
0.285 | 0.285 | 1.13 | 175 | ||||
0.283 | 0.283 | 1.11 | 200 | ||||
0.283 | 0.283 | 1.11 | 250 | ||||
0.283 | 0.283 | 1.11 | 280 | ||||
0.283 | 0.283 | 1.70 | 350 | ||||
Hałas | dB | 70 | 70 | 70 | 70 | 70 | |
Włócznienie | Smarowanie tłuszczami syntetycznymi | ||||||
Poziomy ochrony | IP65 |
