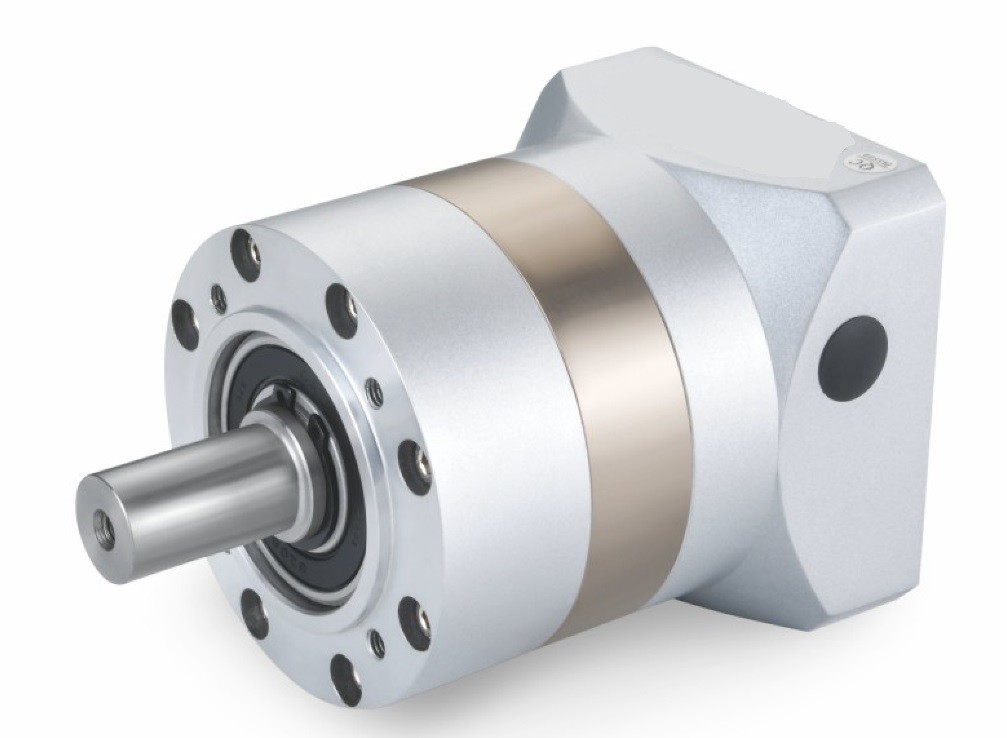

Sprzęgło zapędowe Reduktor planetarny SERIE PLE Pasujący do różnych marek silnika

  • Spur Gear Planetary Reducer PLE Series Matching Different Brands Motor
Miejsce pochodzenia Chiny
Nazwa handlowa CLX
Orzecznictwo N/A
Numer modelu PL160

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Reduktor prosty serii PLE Materiały Cała konstrukcja metalowa ze stopem aluminium i stalą
Zastosowanie Przemysłowy sprzęt elektryczny Układ przekładni Prosty reduktor biegów
Podkreślić

Sprzęgło napędowe planetarne

,

Zmniejszacz planetarny z serii PLE

,

Zmniejszacz biegów planetarnych
Zostaw wiadomość
opis produktu

Opis produktu:

Reduktor jest niezależnym elementem składającym się z przekładni biegów, przekładni robaka i przekładni robaka biegów zamkniętych w sztywnej powłokie,zwykle stosowane jako urządzenie redukcyjne pomiędzy oryginalną skrzynią biegów a maszyną roboczą.



Skrzynki biegów są zazwyczaj stosowane w urządzeniach przenośnych o niskiej prędkości i dużym momentu obrotowym.moc silników elektrycznychW przypadku, gdy zwiększenie prędkości biegów w silnikach spalinowych lub innych silnikach spalinowych lub innych silnikach spalinowych może być ograniczone, zwykła skrzynia biegów posiada również kilka par biegów o tej samej zasadzie, aby osiągnąć pożądany efekt spowolnienia.Odsetek liczby zębów między dużym i małym narzędziem jest stosunkiem przenoszenia.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Reduktory biegów charakteryzują się małą objętością i dużym momentem obrotowym.z szerokim zakresem kombinacji silnikówWskaźnik przenoszenia jest precyzyjnie stopniowany w celu spełnienia różnych warunków pracy i osiągnięcia integracji elektromechanicznej.Reduktor biegów ma wysoką wydajność transmisji, niskie zużycie energii i lepsze osiągi.



Charakterystyka:

1. Przyjąć prędkość biegów z prostymi zębami, poprzez karburyzację i obróbkę tłumiącą, obróbkę modyfikacji profilu zęba, zapewnić płynną pracę, niski poziom hałasu;

2. Prosta struktura, produkcja masowa, szybki czas dostawy i wysokie koszty;

3Reduktor ma pełną gamę, która może zaspokoić potrzeby większości reduktorów na rynku.

Parametry techniczne:



Model Jednostka PLE60 PLE80 PLE090 PLE120 PLE160 Wskaźnik Etap
Wynik nominalny Moment obrotowy N.m 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 270 7/8
8.5 39.5 39.5 93   10
  96 96 250 680 12 2
  96 96 250   15
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 680 28/32
33 105.5 105.5 264   35
30 96 96 250 460 40
33 105.5 105.5 264 310 50/64
21.5 71.5 71.5 177   70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41 132.5 132.5 329 580 125
37.5 120 120 310 580 140/160
41 132.5 132.5 329   175
37.5 120 120 310 580 200
41 132.5 132.5 329 900 250/256
37.5 120 120 310 580 280/320
41 132.5 132.5 329 400 350/512
Moment awaryjnego zatrzymania N.m 2 razy znamionowy moment obrotowy
Normalna prędkość wejścia r/m 3000 3000 3000 2000 2000
Maksymalna prędkość wejścia r/m 6000 6000 6000 3500 3500
Maksymalna siła radialna N 170 1020 1020 2230 3200
Maksymalna siła osiowa N 120 850 850 1550 3000
Efektywność % Samotny (97%) Podwójne (95%)
Średnia długość życia h 20000
Waga kg 1.4 3.7 4.7 6.9 19   1
1.6 4.2 5.3 8.9 25   2
1.8 4.7 5.9 11.2 31   3





Model Jednostka PLE60 PLE80 PLE090 PLE120 PLE160 Wskaźnik Etap
Moment bezwładności kgcm2 0.107 0.4 0.4 1.65 4.13 3 1
0.094 0.309 0.309 1.22 5.15 4
0.092 0.291 0.291 1.15 4.93 5
0.091 0.285 0.285 1.13 4.84 7/8
0.091 0.283 0.283 1.11   10
  0.4 0.4 1.65 6.13 12 2
  0.309 0.309 1.65   15
0.094 0.291 0.291 1.22 5.15 16
0.092 0.291 0.291 1.15 4.93 20
0.092 0.291 0.291 1.15 4.93 25
0.091 0.285 0.285 1.13 4.84 28/32
0.091 0.285 0.285 1.13   35
0.091 0.2835 0.2835 1.11 4.84 40
0.091 0.2835 0.2835 1.11   50
0.091 0.283 0.283 1.11 4.84 70/64
0.092 0.291 0.291 1.15 4.93 64 3
0.092 0.291 0.291 1.15 4.93 80
0.092 0.291 0.291 1.15 4.93 100
0.092 0.291 0.291 1.15 4.84 125
0.091 0.291 0.291 1.13 4.84 140/160
0.091 0.291 0.291 1.13   175
0.091 0.283 0.283 1.11 4.84 200
0.091 0.283 0.283 1.11 4.84 250/256
0.091 0.283 0.283 1.11 4.84 280/320
0.091 0.283 0.283 1.11 4.84 350/512
Hałas dB 60 65 68 68 70
Włócznienie   Smarowanie tłuszczami syntetycznymi
Poziomy ochrony   IP65





Sprzęgło zapędowe Reduktor planetarny SERIE PLE Pasujący do różnych marek silnika 1
