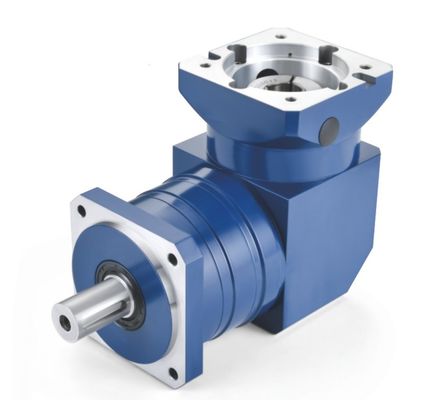

Helical Gear Planetary Reducer ZAF Series Matching Servo Motor dla różnych zastosowań

  • Helical Gear Planetary Reducer ZAF Series Matching Servo Motor For Various Applications
Miejsce pochodzenia Chiny
Nazwa handlowa CLX
Orzecznictwo N/A
Numer modelu ZAF060, ZAF090, ZAF115, ZAF140

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Reduktor przekładni śrubowej serii ZAFS Materiały Cała konstrukcja metalowa ze stopem aluminium i stalą
Zastosowanie Przemysłowy sprzęt elektryczny Układ przekładni Reduktor przekładni śrubowej
Podkreślić

Zmniejszacz planetarny zespół spiralny

,

Serwo silnik z planetarnym reduktorem

,

Reduktor biegów planetarnych serii ZAF
Zostaw wiadomość
opis produktu

Helikalny zespół planetarny reduktor ZAF serii dopasowujący serwomotor od różnych producentów do różnych zastosowań

Opis produktu:

Reduktor jest niezależnym elementem składającym się z przekładni biegów, przekładni robaka i przekładni robaka biegów zamkniętych w sztywnej powłokie,zwykle stosowane jako urządzenie redukcyjne pomiędzy oryginalną skrzynią biegów a maszyną roboczą.



Skrzynki biegów są zazwyczaj stosowane w urządzeniach przenośnych o niskiej prędkości i dużym momentu obrotowym.moc silników elektrycznychW przypadku, gdy zwiększenie prędkości biegów w silnikach spalinowych lub innych silnikach spalinowych lub innych silnikach spalinowych może być ograniczone, zwykła skrzynia biegów posiada również kilka par biegów o tej samej zasadzie, aby osiągnąć pożądany efekt spowolnienia.Odsetek liczby zębów między dużym i małym narzędziem jest stosunkiem przenoszenia.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Reduktory biegów charakteryzują się małą objętością i dużym momentem obrotowym.z szerokim zakresem kombinacji silnikówWskaźnik przenoszenia jest precyzyjnie stopniowany w celu spełnienia różnych warunków pracy i osiągnięcia integracji elektromechanicznej.Reduktor biegów ma wysoką wydajność transmisji, niskie zużycie energii i lepsze osiągi.



Charakterystyka:

1. Przyjąć prędkość biegów z prostymi zębami, poprzez karburyzację i obróbkę tłumiącą, obróbkę modyfikacji profilu zęba, zapewnić płynną pracę, niski poziom hałasu;

2. Prosta struktura, produkcja masowa, szybki czas dostawy i wysokie koszty;

3Reduktor ma pełną gamę, która może zaspokoić potrzeby większości reduktorów na rynku.

Parametry techniczne:

Śmigłowe urządzenia Jednostka ZAF060 ZAF090 ZAF115 ZAF140 Wskaźnik Etap
Wynik nominalny Moment obrotowy N.m 18 50 120 240 3 1
27 75 180 360 4
27 75 180 360 5
27 75 180 360 7
18 50 120 240 10
35 90 180 450 15 2
37 96 230 450 16
37 96 230 564 20
37 96 255 585 25
37 96 230 564 28
27 87 180 360 30
37 96 255 585 35
37 96 230 564 40
37 96 255 585 50
27 87 180 360 70
18 50 120 240 100
Moment awaryjnego zatrzymania N.m 3 razy znamionowy moment obrotowy
Normalna prędkość wejścia r/m 3000 3000 3000 2000
Maksymalna prędkość wejścia r/m 6000 6000 6000 3500
Maksymalna siła radialna N 1200 2400 4300 9100
Maksymalna siła osiowa N 1100 2200 3900 8200
Efektywność % Samotny (97%) Podwójne (95%)
Średnia długość życia h 20000
Waga kg 1.4 3.7 8 16   1
1.6 4.2 8.9 17   2
Moment bezwładności kgcm2 0.16 0.61 3.25 12.31 3 1
0.14 0.48 2.74 7.54 4
0.13 0.47 2.71 7.42 5
0.13 0.47 2.62 7.25 7
0.13 0.44 2.57 7.14 10
0.127 0.72 2.56 12.35 15 2
0.088 0.5 1.75 7.47 16
0.075 0.44 1.5 6.65 20
0.075 0.44 1.49 5.81 25
0.064 0.39 1.3 6.34 28
0.064 0.39 1.3 6.34 30
0.064 0.39 1.3 6.34 35
0.064 0.39 1.3 4.08 50
0.075 0.39 1.5 7.5 63
0.075 0.39 1.5 7.5 70
0.075 0.39 1.5 7.5 100
Reakcja Arkimina ¥5 ¥5 ¥5 ¥5 Dokładna
¥10 ¥10 ¥10 ¥10 Standardowy
¥7 ¥7 ¥7 ¥7 Dokładna
¥12 ¥12 ¥12 ¥12 Standardowy
Sztywność skrętowa N.M/arcmin 7 14 25 50
Hałas dB 65 65 70 75
Włócznienie   Smarowanie tłuszczami syntetycznymi
Poziomy ochrony   IP65



Helical Gear Planetary Reducer ZAF Series Matching Servo Motor dla różnych zastosowań 1

Helical Gear Planetary Reducer ZAF Series Matching Servo Motor dla różnych zastosowań 2

Helical Gear Planetary Reducer ZAF Series Matching Servo Motor dla różnych zastosowań 3

Helical Gear Planetary Reducer ZAF Series Matching Servo Motor dla różnych zastosowań 4
